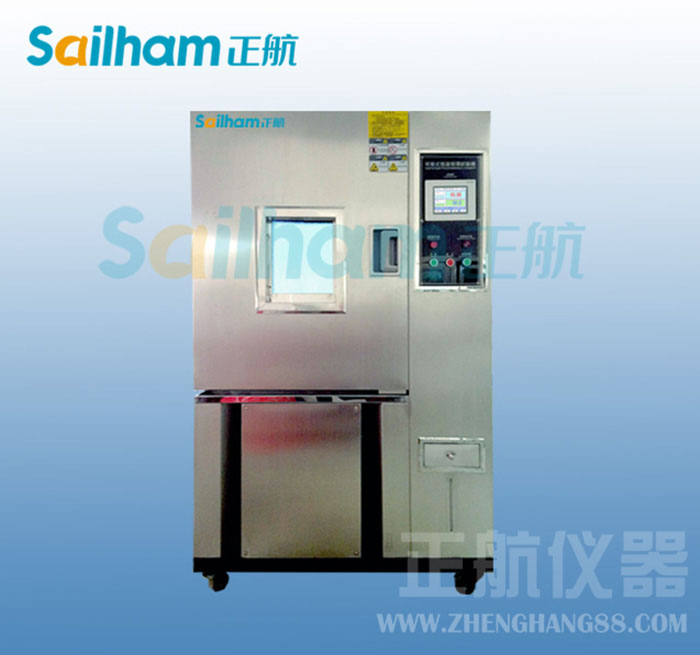

高低溫試驗箱制熱過程電路分析

當主控開關置于弱熱檔時，其1-4、1-2、3-10觸點閉合，風機低速運行，四通換向閥線圈通電，系統制熱循環。如此時室內溫度低于設定溫度，溫控器的1-2觸點閉合，高低溫試驗箱運轉，高低溫試驗箱制熱運行。當室內溫度高于設定溫度時，溫控器的1-2觸點斷開，使高低溫試驗箱停止運轉。
當主控開關置于強熱檔時，其1-4、1-8、3-10觸點閉合，風機高速運轉，高低溫試驗箱強熱運行。
高低溫試驗箱融霜過程電路分析
當室外管溫低于融霜溫控器設定溫度時，其觸點斷開，使電扇電動機、四通換向閥線圈、導風電動機回路斷開，高低溫試驗箱由制熱變?yōu)橹评溥\行，從而除掉散熱器霜，當室外散熱器溫度高于融霜溫控的設定溫度時，其觸點閉合，即接通風扇電動機、換向閥線圈、導風電動機回路，高低溫試驗箱又恢復制熱運行(制冷時室外溫度較高，所以融霜溫控的觸點一直處于閉合狀態)。
